電容的接線方法

作者：NCC電容|黑金剛電容|NIPPON CHEMI-CON    發布時間：2022-02-13 19:21:06  訪問量：6892  來源：NCC電容|黑金剛電容

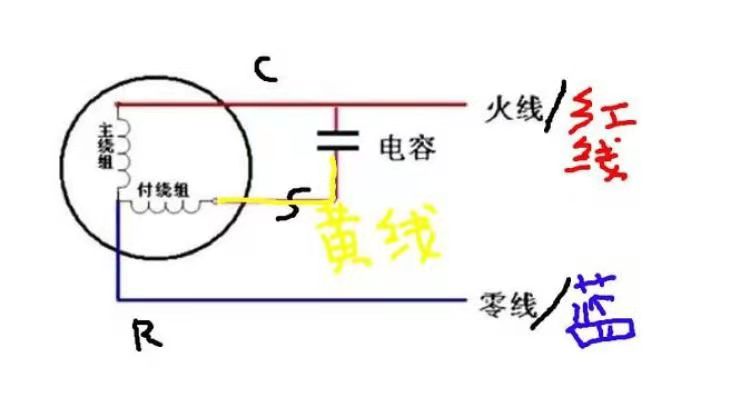

由電容啟動的單相電動機有兩組線圈，有一個公共端，一個運行端，一個啟動端，電容接在運行端和啟動端之間，電源接在公共端和運行端時，電機正轉，電源接在公共端和啟動端時反轉，具體的接線方法如下：

1、首先用萬用表測單相電機三個接線端子中的任意兩個，可以得到三組數值；

2、電阻最大的兩個接頭之間并聯電容，另一個接頭（公共端）接電源的一端；

3、然后用萬用表測量公共端與接電容兩端的接頭之間的電阻，阻值稍大的一端接電源的另一端，就是正轉；

4、如果需要反轉，把接電容一端的線換到電容的另外一端即可。
